대량 자재 취급에서는 컨베이어 벨트 자체가 주목을 받습니다. 이는 가시적이고 비용이 많이 들며 운영에 있어 분명히 중요합니다. 그러나 벨트를 지지하는 구성 요소(매일 수천 톤의 자재를 운반하는 롤러 어셈블리를 운반하는 컨베이어)는 다른 어떤 요소보다 벨트 수명을 더 직접적으로 결정합니다. 잘못 정렬되거나 고착된 컨베이어 운반 롤러는 벨트 커버를 마모시키고 열을 발생시키며 전력 소비를 증가시키고 궁극적으로 수만 달러의 비용이 드는 조기 벨트 교체를 초래하는 마모 지점을 생성합니다.

컨베이어 운반 롤러제조업체는 재료 축적, 벨트 추적, 충격 저항 및 환경 부식과 같은 특정 운영 문제를 해결하는 특수 설계로 대응했습니다. 이러한 특수 변형 중에서 나선형 아이들러, 평행 빗형 아이들러, 역V형 아이들러 및 세라믹 컨베이어 아이들러는 각각 고유한 용도로 사용됩니다. 이러한 컨베이어 운반 롤러 유형은 고주파 용접 파이프, 고밀도 나일론 씰, 베어링 및 원형 강철과 같은 공통 제조 요소를 공유하지만 표면 구성 및 기능 최적화는 다릅니다.

컨베이어 운반 롤러 선택이 중요한 이유

컨베이어 시스템의 신뢰성은 운반 롤러 트레인만큼만 신뢰할 수 있습니다. 컨베이어 운반 롤러는 적절한 벨트 정렬을 유지하면서 벨트와 자재 하중을 지지합니다. 롤러가 실패하면 결과는 다음과 같습니다.

• 벨트 손상: 압착된 컨베이어 운반 롤러가 고정된 연마 표면이 되어 움직이는 벨트 커버에 홈이 새겨집니다.
• 항력 증가: 회전하지 않거나 저항이 큰 롤러로 인해 구동 모터 전력 소비가 증가합니다.
• 재료 유출: 잘못 정렬된 롤러로 인해 벨트가 잘못 추적되어 시스템 측면에서 재료가 쏟아질 수 있습니다.
• 구조적 응력: 고르지 못한 롤러 저항으로 인해 스플라이스와 드라이브에 응력을 가하는 벨트 장력 변화가 발생합니다.

아래에 설명된 특수 컨베이어 운반 롤러 설계는 특정 산업 및 응용 분야에서 흔히 발생하는 특정 고장 모드를 다루고 있습니다.

나선형 아이들러: 끈적한 물질을 자동으로 청소합니다.

나선형 아이들러는 자재 반송이 벨트 표면에 부착되는 용도로 설계된 컨베이어 운반 롤러 변형입니다. 고주파 용접 파이프, 고밀도 나일론 씰, 나선형 스프링, 베어링 및 원형 강철로 제작된 나선형 아이들러는 나선형 표면 구성이 특징입니다.

작동 원리

벨트가 나선형 아이들러 위로 지나갈 때 나선형 패턴은 벨트와 부착된 재료 사이의 표면 장력을 깨뜨리는 차등 접촉점을 생성합니다. 끈적끈적한 퇴적물(점토, 젖은 모래, 습기가 있는 분쇄된 광석)은 컨베이어 운반 롤러에 쌓이지 않고 벨트 표면에서 배출됩니다.

주요 애플리케이션

• 골재 및 모래 처리
• 점토 및 광물 취급
• 석탄 준비 공장
• 끈적거리거나 수분이 많은 물질을 운반하는 벨트

나선형 디자인은 유지보수와 조정이 필요한 별도의 벨트 스크레이퍼와 클리너의 필요성을 줄여줍니다. 수동적 자가 청소 기능을 갖춘 컨베이어 운반 롤러를 찾는 작업자에게 나선형 아이들러는 유지 관리가 필요 없는 솔루션을 제공합니다.

평행형 빗 아이들러: 자체 청소 구조를 갖춘 리턴 벨트 청소

평행 빗 아이들러는 다음 유형 중 하나입니다.컨베이어 운반 롤러리턴 벨트 용도로 특별히 구성되었습니다. 고주파 용접 파이프, 고밀도 나일론 씰, 빗 모양의 고무 링, 스페이서, 베어링 및 원형 강철로 구성됩니다.

리턴 벨트 기능

컨베이어 시스템의 복귀 측(운반 작업 아래 빈 상태로 이동하는 벨트 부분)에는 자재 반송이 축적되어 복귀 경로를 따라 떨어지고 관리 문제가 발생할 수 있습니다. 평행 빗 아이들러는 적극적인 청소 작업을 제공하면서 리턴 벨트를 고정하도록 설계된 컨베이어 운반 롤러입니다.

자가 세척 특성

빗 모양의 고무 링은 벨트 표면에 기계적 청소 작용을 생성합니다. 리턴 벨트가 이 컨베이어 운반 롤러를 통과할 때, 부착된 물질은 벨트와 함께 테일 풀리로 이동하지 않고 떨어져 나가 떨어집니다. 주요 성능 특성은 다음과 같습니다.

• 저소음: 빗형 설계로 고체 표면 롤러에 비해 접촉 소음이 감소합니다.
• 두꺼운 튜브 벽: 리턴 측 서비스를 위한 향상된 구조적 내구성
• 유연한 회전: 낮은 구름 저항으로 전력 손실 최소화
• 낮은 저항: 기존 리턴 아이들러에 비해 베어링 항력 감소

컨베이어 반송 경로를 따라 자재를 반송하는 데 어려움을 겪고 있는 시설의 경우 병렬 빗 아이들러는 외부 전원이나 제어 시스템이 필요하지 않은 수동 청소 솔루션을 제공합니다.

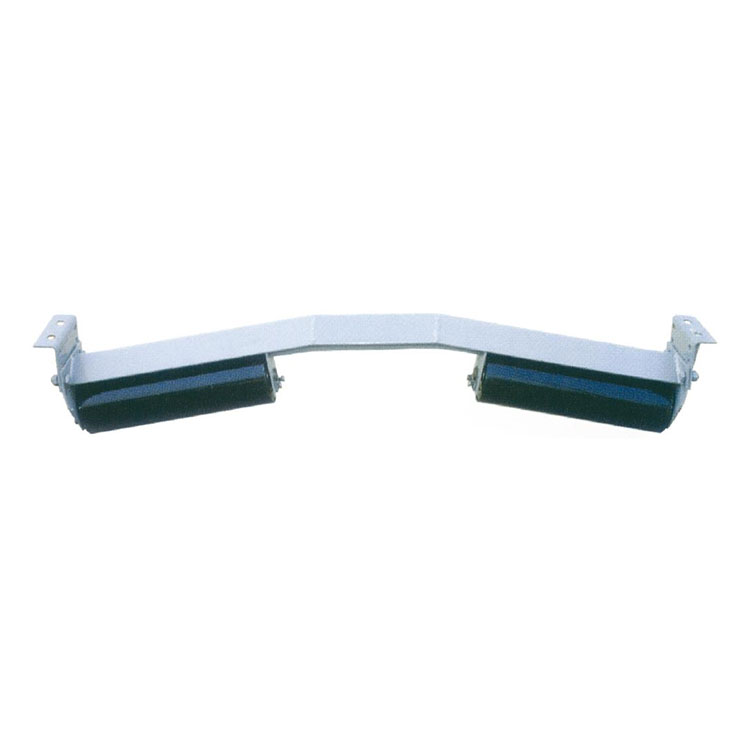

역V형 아이들러: 벨트 억제 및 추적

역V형 아이들러는 벨트 컨베이어 시스템에서 리턴 벨트의 각도 변화를 고정하는 데 주로 사용되는 컨베이어 운반 롤러입니다. 주요 기능은 벨트 억제로, 벨트가 위로 날아가거나 구조적 구성 요소가 긁히는 것을 방지합니다.

벨트 억제 기능

긴 컨베이어, 특히 경사진 부분이 있거나 벨트 속도가 빠른 컨베이어에서는 벨트 장력 역학이나 공기 연행으로 인해 리턴 벨트가 아이들러 롤에서 들어올려질 수 있습니다. 위쪽으로 날아가는 벨트는 구조용 강철(가로빔, 스트링거, 통로)과 접촉하여 커버 마모 및 잠재적인 벨트 가장자리 손상을 유발합니다.

이 컨베이어 운반 롤러의 역 V 구성은 벨트를 잡고 고정하는 프로파일을 생성하여 자유로운 회전을 허용하면서 일관된 접촉을 유지합니다. 수직 벨트 이동을 허용하는 플랫 리턴 아이들러와 달리 역 V 모양은 벨트 위치를 물리적으로 제한합니다.

밀봉 및 환경 보호

이 컨베이어 운반 롤러의 양쪽 끝은 양면 밀봉 베어링과 결합된 래버린스 밀봉 구조를 통합합니다. 이 이중 장벽 시스템은 다음을 제공합니다.

• 먼지 보호: 미립자 씰이 미립자 유입을 방지합니다.
• 방수: 양면 씰로 습한 환경에서 습기를 차단합니다.
• 베어링 수명 연장: 오염 배제는 베어링 서비스 수명과 직접적으로 연관됩니다.

광산, 채석장, 실외 비축 컨베이어 등 먼지가 많거나 습한 환경에서 작동하는 컨베이어 운반 롤러 제품의 경우 밀봉 품질이 종종 3개월에서 3년의 사용 수명을 좌우합니다.

세라믹 컨베이어 아이들러: 마모 및 부식 저항성

세라믹 컨베이어 아이들러는 강철이나 고무가 아닌 산화 알루미늄(알루미나) 표면으로 구성된 컨베이어 운반 롤러입니다. 이 재료 선택은 공격적인 응용 분야에 특별한 이점을 제공합니다.

재료 특성

산화알루미늄(Al2O₃) 세라믹은 다음을 제공합니다.

• 높은 경도: Rockwell HRA 척도에서 80을 초과하며 강철보다 훨씬 단단합니다.
• 내산성: 강철 롤러를 부식시키는 산성 용액의 영향을 받지 않습니다.
• 내알칼리성: 기본 환경에서 화학적으로 안정함
• 내마모성: 강철이나 고무에 상처를 낼 수 있는 날카롭고 단단한 재료와의 접촉에도 견딜 수 있습니다.

적합한 용도

세라믹 컨베이어 운반 롤러는 광업, 모래 및 자갈, 철강 야금, 화학 산업 및 기타 산업에서 널리 사용됩니다.

• 고경도 재료(철광석, 타코나이트, 화강암)는 강철 아이들러를 빠르게 마모시킵니다.
• 부식성 환경(비료 공장, 화학 물질 취급)은 강철 표면을 공격합니다.
• 높은 벨트 속도는 기존 컨베이어 운반 롤러 표면의 마모를 가속화합니다.

절충안

세라믹 아이들러는 일반적으로 강철 아이들러보다 가격이 비싸고 무겁기 때문에 벨트 구동 용량과 구조적 지지를 고려해야 합니다. 그러나 마모로 인해 몇 달에 한 번씩 아이들러 교체가 발생하는 작업의 경우 세라믹의 연장된 서비스 수명이 종종 프리미엄을 정당화합니다. 세라믹 컨베이어 운반 롤러는 교체 간격을 늘려 인건비와 유지보수를 위한 가동 중지 시간을 줄입니다.

일반적인 제조 품질 지표

모든 컨베이어 운반 롤러 유형(나선형, 빗형, 역V형, 세라믹) 전반에 걸쳐 특정 제조 특성은 구성에 관계없이 품질을 나타냅니다.

고주파 용접 파이프

컨베이어 운반 롤러의 튜브 본체는 직선이고 둥글며 일정한 벽 두께를 가져야 합니다. 고주파 용접은 최소한의 내부 플래시와 일관된 금속공학으로 이음매를 생성합니다. 품질이 좋지 않은 튜브는 롤러 편심을 유발하여 진동과 벨트 흔들림을 발생시킵니다.

고밀도 나일론 씰

씰은 오염을 배제합니다. 저밀도 씰은 수분을 흡수하고 부풀어 오르며 효율성을 잃습니다. 고밀도 나일론은 치수 안정성을 유지하고 윤활유를 유지하며 오염 물질을 차단합니다. 롤러 씰을 운반하는 컨베이어는 종종 서비스 수명을 결정하는 구성 요소입니다.

문장

양면 밀봉 베어링(수명 밀봉 베어링이라고도 함)은 사전 윤활 처리되어 있어 유지 관리가 필요하지 않습니다. 롤러 베어링을 운반하는 컨베이어 선택은 하중 및 속도 요구 사항과 일치해야 합니다. 크기가 작은 베어링은 조기에 고장이 나고, 크기가 너무 큰 베어링은 불필요하게 비용을 증가시킵니다.

둥근 강철

샤프트 끝과 베어링 장착 표면은 우수한 진원도와 표면 마감이 필요합니다. 샤프트가 부정확하면 정렬 불량이 발생하고 베어링에 불균일한 하중이 가해지고 롤러 어셈블리를 운반하는 컨베이어의 조기 고장이 발생합니다.
